产品特点
• 模块内部自带电压稳定电路，工作电压3.3V~5V，引脚电平兼容3.3V/5V的嵌入式系统，连接方便。
• 支持串口、SPI和IIC三种数字接口，SPI与IIC是直接连接芯片，方便用户选择最佳的开发连接方式。
• 最高100Hz数据输出速率。输出速率0.1～100Hz可调节。
• 串口可输出由磁场解析的航向角度

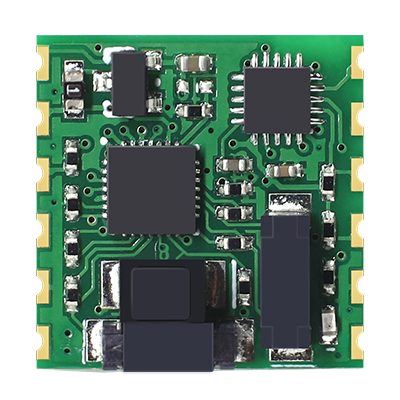

• 2层PCB板工艺，更薄、更小、更可靠。
• 两种模式：串口模式、传感器直连模式。
产品参数
1、电压：3.3V~5V
2、电流：<6mA
3、体积：15.24mm X 15.24mm X 7.8mm
4、焊盘间距：上下100mil(2.54mm)，左右600mil(15.24mm)
5、数据接口：串口(TTL电平，波特率支持9600(默认)、115200、460800)
6、量程：-800uT~+800uT
7、灵敏度：13nT/LSB
8、回传速率：0.1～100Hz可调节。
应用场景
指南针 高架塔机 升降机 太阳能电板
