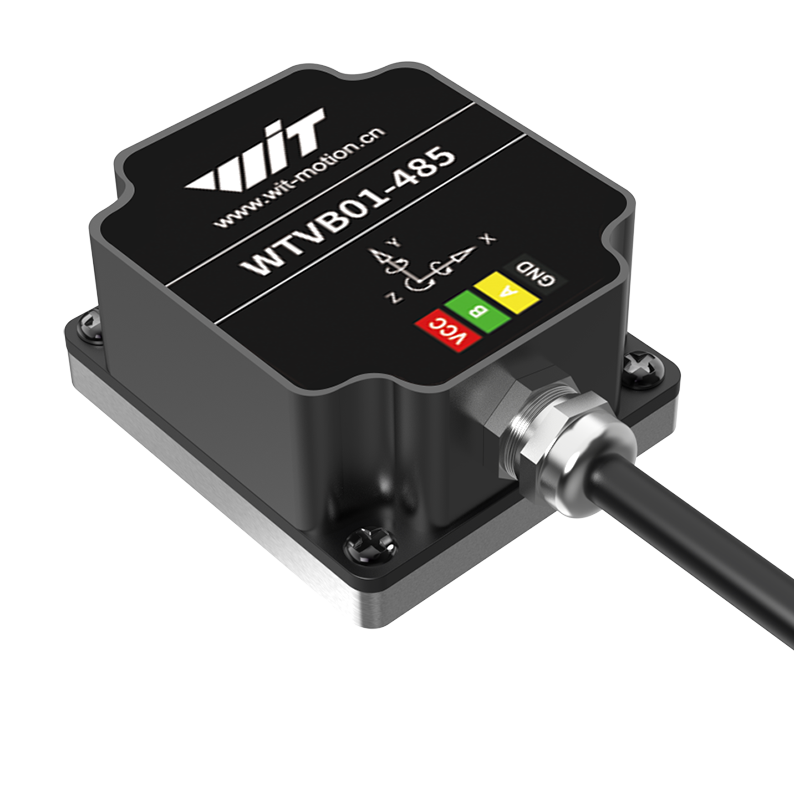

产品特点

1、模块内部自带电压稳定电路，工作电压5V~36V，连接方便。

2、采用先进的数字滤波技术，能有效降低测量噪声，提高测量精度。

3、同时提供用户所需要的各种上位机、使用说明、开发手册，使得针对各类需求的研发时间降至最低。

4、支持485接口。方便用户选择最佳的连接方式。串口速率4800bps~230400bps可调，高速模式下默认230400bps，截止频率0～100Hz可调节，检测周期1~100Hz可调节。

5、应用领域:可广泛用于潜水泵、风机、汽轮机组、磨煤机、制.氧机、发电机、离心机、压缩机、水泵、电机等旋转机械的轴承振动测量与实时监控。

6、三轴位移、三轴加速度、三轴角速度、三轴速度、三轴角度、三轴频率输出，满足用户对振动和冲击全方位测量，判断被测物体（电机 水泵）是否损坏。如有因轴承磨损、轴承开裂、动平衡不良以及不对中等因素引起的机器故障，振动传感器可提前监测到故障提出预警，防止机器在不良状况下继续工作而造成损坏，进而带来经济损失。

7.多种安装方式：磁吸连接、螺纹连接。牢固稳定，安装和拆卸简单方便。

8.双头螺栓正反牙  :锈钢外六角双头螺栓正反牙螺丝双头螺杆螺柱左旋右旋双向螺杆

产品参数

2. 参数指标

2.1. 基本参数

2.1.1. 参数说明

1.输出内容

• 振动位移（Vibration Displacement）

定义：物体振动时偏离平衡位置的最大距离，体现振动的空间幅度。

• 振动频率（Vibration Frequency）

定义：单位时间内完成的完整振动周期数，决定振动的快慢特性。

• 振动速度（Vibration Velocity）

定义：振动位移的时间变化率，表征振动能量传递效率。

• 振动角度（Angular Vibration）

双重含义：

• 相位角：θ=ωt+ϕθ=ωt+ϕ，描述振动在周期中的瞬时位置

• 角位移：扭转振动中转轴的转角量，θ(t)=Θsin⁡(ωt+ϕ)θ(t)=Θsin(ωt+ϕ)

• 温度：芯片工作温度，非外部温度

2.精度

<F.S±4%：表示量程的4%，以振动位移为例，当位移实际值为300um时，数据误差为为300um的4%，当实际值为3000um时，数据误差为3000um的4%。

注意：产品对振动频率有要求，不适合低频振动场景，振动频率至少10Hz才能保证数据可靠性。

3.检测周期

芯片处理数据的参数， 比如设置为100Hz，就是让芯片1秒处理100条数据。

4.截止频率

  截止频率就是你设置到多少，传感器就识别多少以上的振动频率，比如说你设置的截止频率是10Hz，那传感器就会把10Hz以下的振动频率给过滤掉。

如果这时候截止频率设置为10Hz，检测周期设置为100Hz，那么输出的就是1秒里100条数据中振动频率高于10Hz的数据
